东风天龙大型洗扫车

一、车辆主要技术参数

  ^

_^

二、底盘配置：

该车采用东风天龙后双桥原装二类汽车底盘加装洗扫上装部分生产而成，4350+1350mm轴距，天龙平头一排半标准顶豪华驾驶室，带原厂冷暖空调，东风康明斯290马力或东风商用360马力发动机，陕齿9档变速箱，5.5T前桥，10T双后桥，11.00钢丝胎，带ABS。

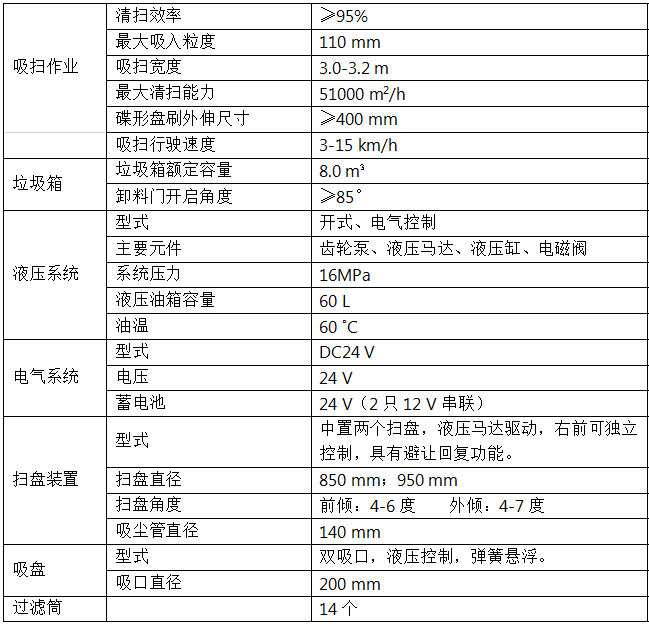

三、上装基本配置

四、产品介绍

东风天龙洗扫车集扫路车、洒水车和高压清洗车功能于一体，具备路面清扫、路面洗刷、高压清洗、低压冲洗、路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。洗扫车采用“中置两立扫＋中置宽吸嘴（内置高压水喷杆）＋左右高压侧喷杆”的结构。大型洗扫车采用**的智能化一键**技术，全部作业均在驾驶室内完成，作业时，只需选定作业模式后，各作业机构的启动与关停由程序自动**。具有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等9种作业模式可选。

洗扫工作原理：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。

清扫：副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。
洗扫：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.0m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。

路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。
后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。
低压冲洗：利用离心水泵的低压力、大流量对路面进行冲洗作业，作洒水车用。

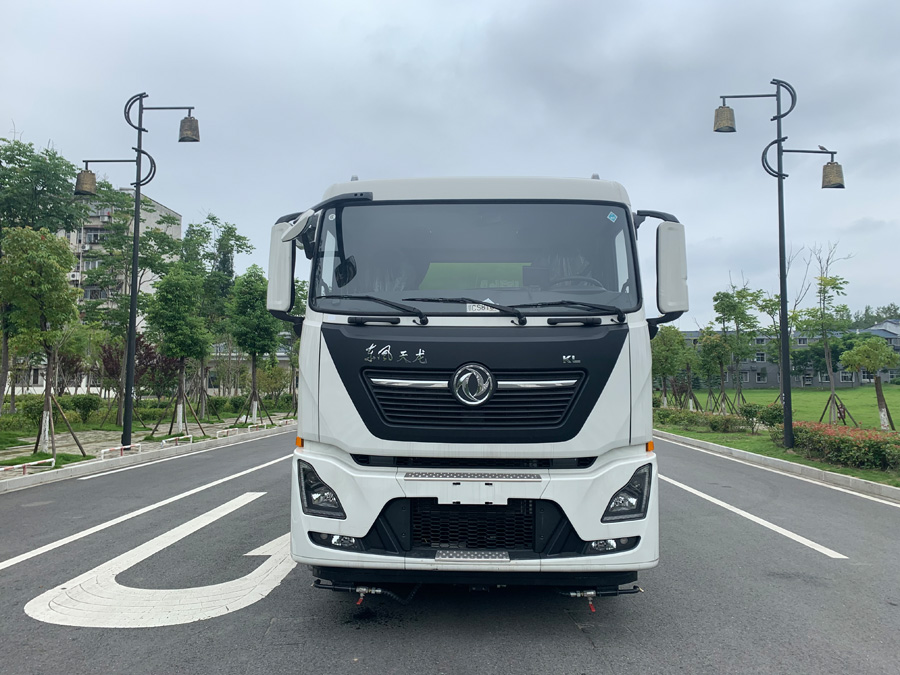

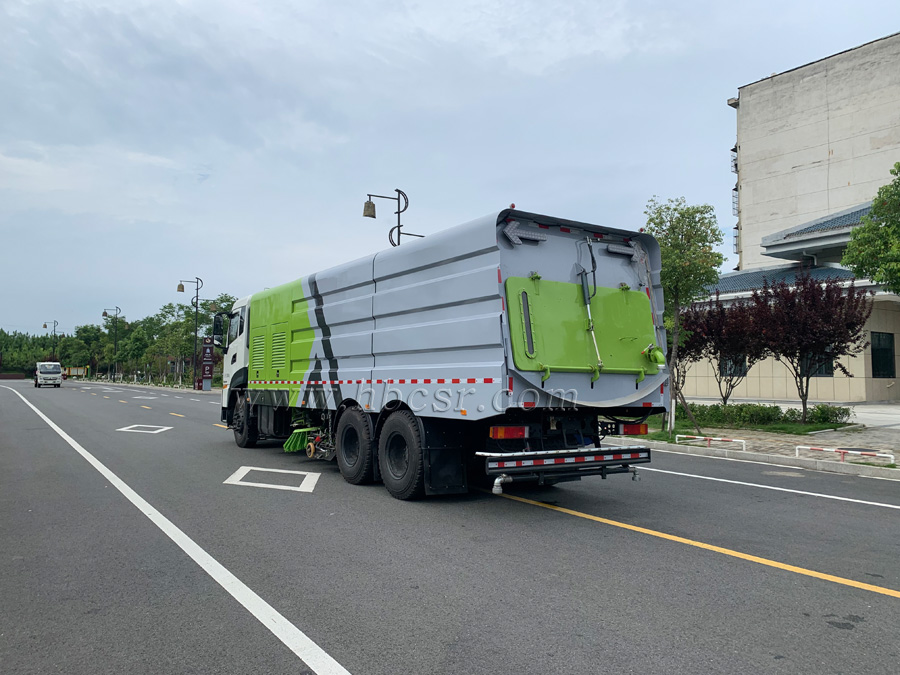

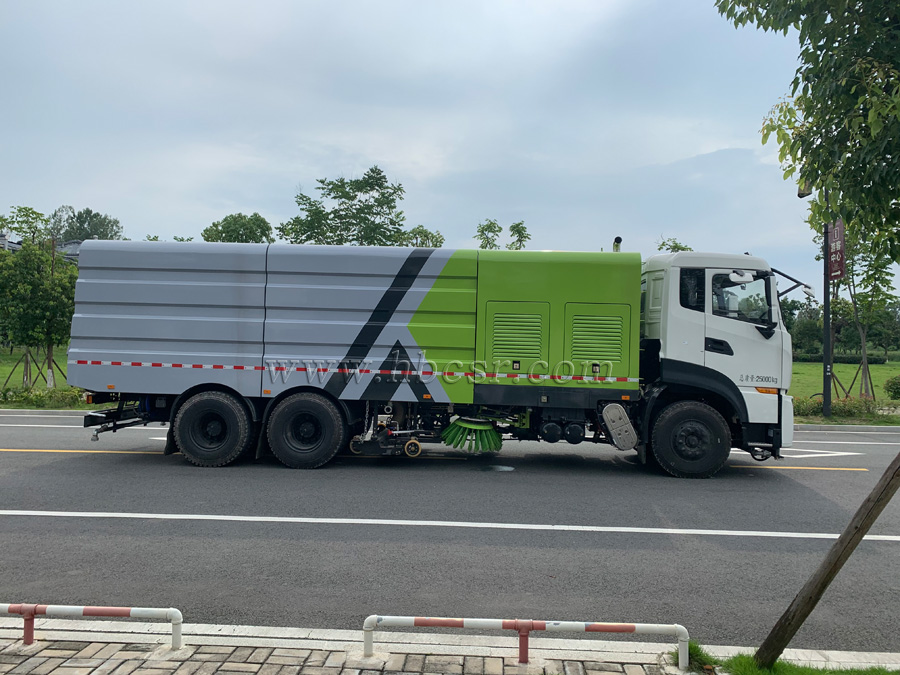

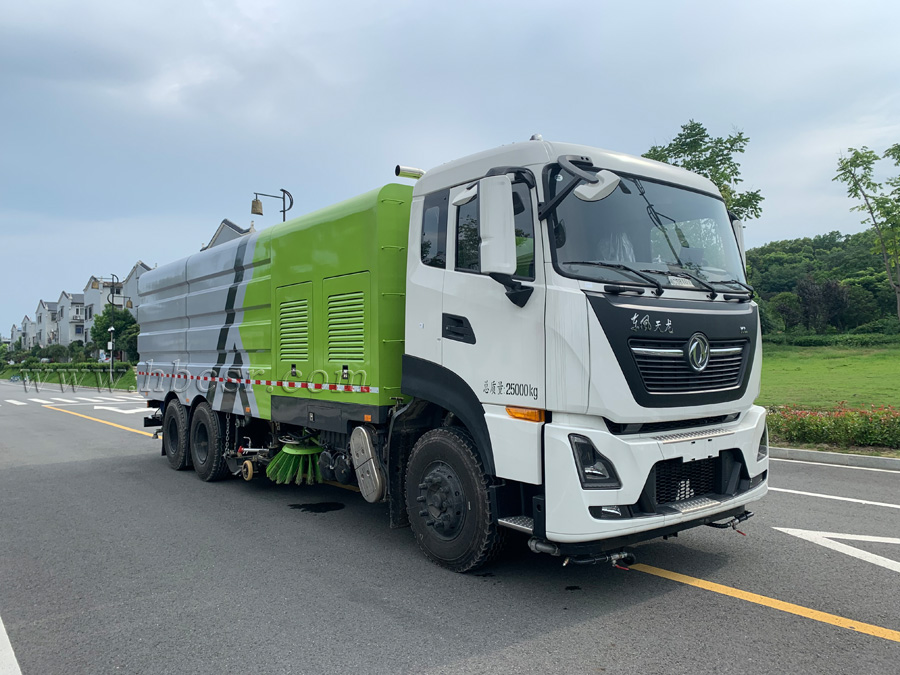

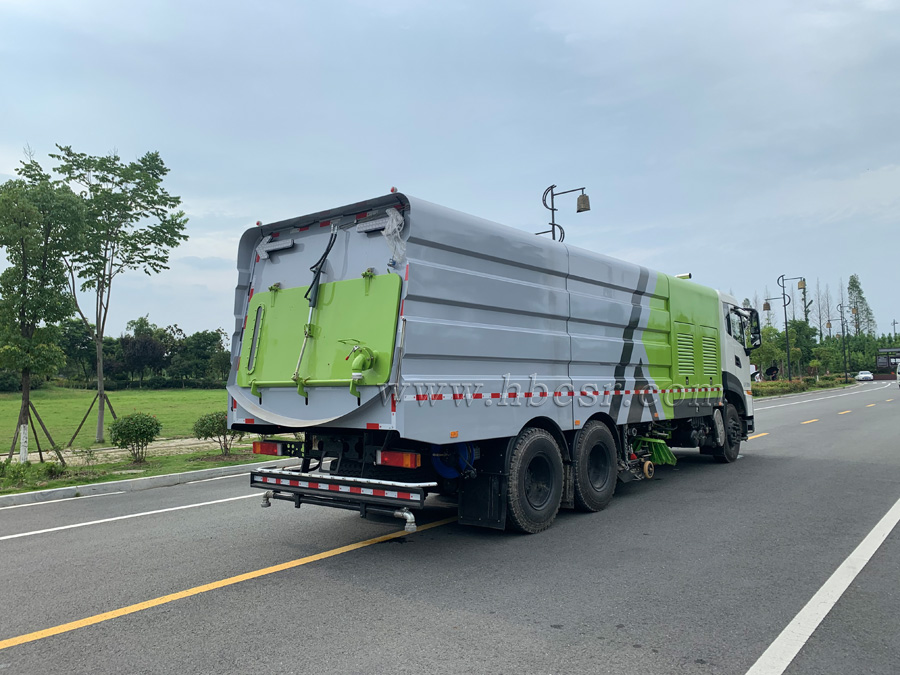

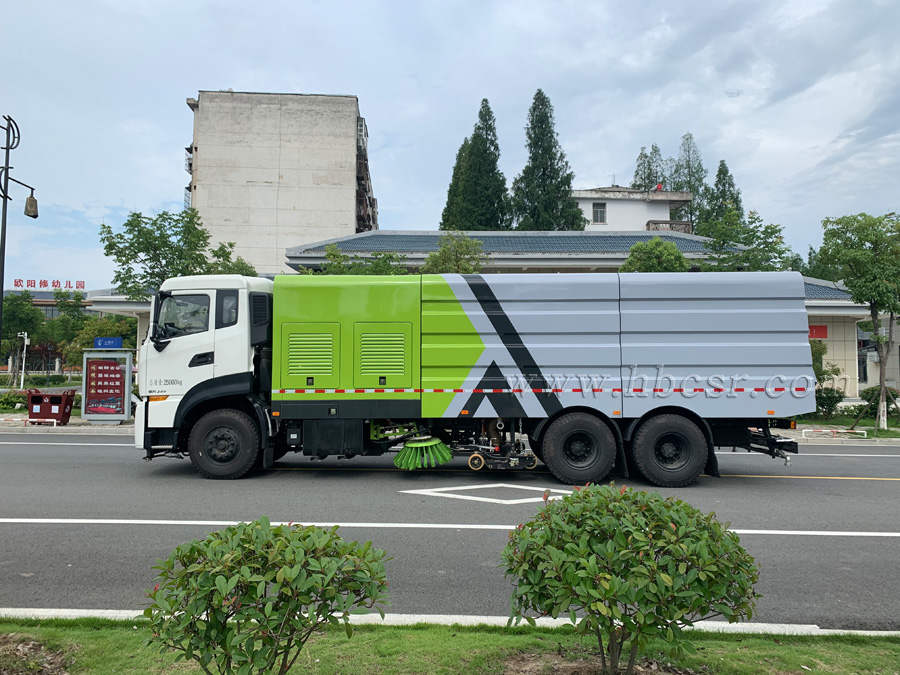

五、东风天龙洗扫车全方位图片展示

六、产品优势介绍

  ★ 湖北楚胜吸收国内外**制造技术而研制开发的一款新产品。本车由底盘，副发动机，风机，电磁**阀，垃圾箱，水箱，吸盘，扫把，喷水系统，液压系统，电控系统等组成。它即有扫路车正常功能，又拥有洒水车正常功能，是您绿化、清洁的理想工具。
  ★ 东风天龙大型洗扫车采用二扫盘与吸盘进行扫吸结合，扫吸能力**；两侧扫把可同时工作，也可单侧**工作。清扫装置机构简洁可靠，扫盘有防碰撞自动避让功能，可根据地面泥沙严重程度及行车速度选择扫盘的清扫方式；吸嘴为后置浮动式，可自动调节适应地面凹凸不平的状况；清扫时可喷雾状水，在节水的同时全面杜绝二次环境污染。历经检验，性能**。

1）采用东风天龙二类汽车底盘改装，发动机为康明斯或东风商用国六排放。副发动机为康明斯B170；
2）采用清水箱中置、垃圾箱后置的布置方式，半封闭式副发动机仓，左右转角门+双侧门，人员轻松进入，整体结构紧凑，维修方便；
3）侧扫刷系统接地压力采用弹簧调节方式，工作时可根据路面状况随时调整扫刷接地压力，减少扫刷磨损；
4）高压水泵及水喷嘴等均采用进口产品，水泵压力高达140Bar，**大流量137 L/min，对路面冲洗效果更佳；
5）液压系统中液压阀采用进口电磁阀组，排列整齐，便于维护，液压马达采用进口品牌产品，整车液压系统运行可靠，动作灵敏有效，运动元件无爬行现象；

6）专用高压离心风机，**大风量可达12000m3/h，叶片材料采用特殊钢制作，其特殊的叶片形状极其不易磨损；
7）独特的侧扫刷防撞机构，能有效保护侧扫刷机构，能避免任何时候冲洗装置撞击路牙引起损坏；
8）采用先扫，后冲刷，再吸收的工作方式，能将垃圾及污水一次清扫、冲刷、吸收干净。路面作业后无尘土，无积水；
9）高压水路安装有快插式防冻吹水装置接口，防止冬天低温时冻坏水路元件；
10）垃圾箱水箱4mm不锈钢板制成，防腐性能极优；

11）电器元件关键元件采用优质进口元件，操作**采用一键式操作，能实现9种作业模式，**采用运动**器编程**器实现；
12）采用气缸驱动，电气自动**车用离合器来保证副发动机无负荷起动、无负荷停机，延长使用寿命；
13）配有具有自动收放功能的冲洗绞盘和冲洗**，冲**流量大，压力高，可对局部油污地区进行强力冲洗，并可对小广告进行冲刷；
14）带语音报**装置，能实现故障自诊断功能；
15）后防护栏上装有一排高压喷嘴，具有喷雾降尘功能；
16）具有低压冲洗功能，**大冲洗宽度大于21m。
17）箱体采用折弯造型，外观新颖，强度高。

七、售后服务说明

      在用户严格遵循使用说明书，正常操作的情况下，自购车之日起（以车辆出厂登记卡为准）壹年内，因设计、制造、装配原因引起的产品机件损坏等一切质量问题，及时向我公司售后服务部及销售人员反应，售后服务部门确认后实行三包服务，具体服务如下：

 1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。

 2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。

 3、底盘（行驶部分）专业维修：可在当地“东风二汽技术服务站”、“庆铃汽车技术服务站”等底盘供应企业指定的技术服务站正常走保、维护。详细地址请参考随车《保修手册》。

 4、专用装置部分：三包售后服务期为一年，我公司售后服务部在接受用户请求后，将指派专业维修人员上门服务。

 5、服务时间：一千公里左右，维修人员二十四小时内到达指定地点，需根据路程适当调整时间。
