五十铃洗扫车（4水4尘）

一、车辆主要技术参数

^

二、车辆主要清扫性能参数

^_^

三、底盘配置：

该车采用庆铃五十铃原厂二类汽车底盘生产而成，3815mm轴距，700P平头宽体单排驾驶室，副梁宽度800，搭载五十铃120马力发动机，油刹（可选断汽刹），五十铃5档变速箱，带空调，方向助力，多功能液晶仪表盘，前桥3吨，后桥5吨，带ABS，驾驶室可翻转，标配7.50R16轮胎。另可选择可选用五十铃132马力发动机，断气刹，配备五十铃6档变速箱，其它配置同上。

四、上装基本配置

        ^_

         五十铃洗扫车采用智能化一键控制技术，全部作业均在驾驶室内完成，作业时，只需选定作业模式后，各作业机构的启动与关停由程序自动**。具有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等9种作业模式可选。在一键**技术基础上增加副发动机手动油门**系统，可根据路况**调节油门大小，有效增强洗扫效果，减少油耗;多条的语音提示和音乐报**，准确播报各种安全提示和故障点。

洗扫工作原理：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。

清扫：副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。

洗扫：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.0m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。

路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。

后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。

低压冲洗：利用离心水泵的低压力、大流量对路面进行冲洗作业，作洒水车用。

六、产品全方位图片展示

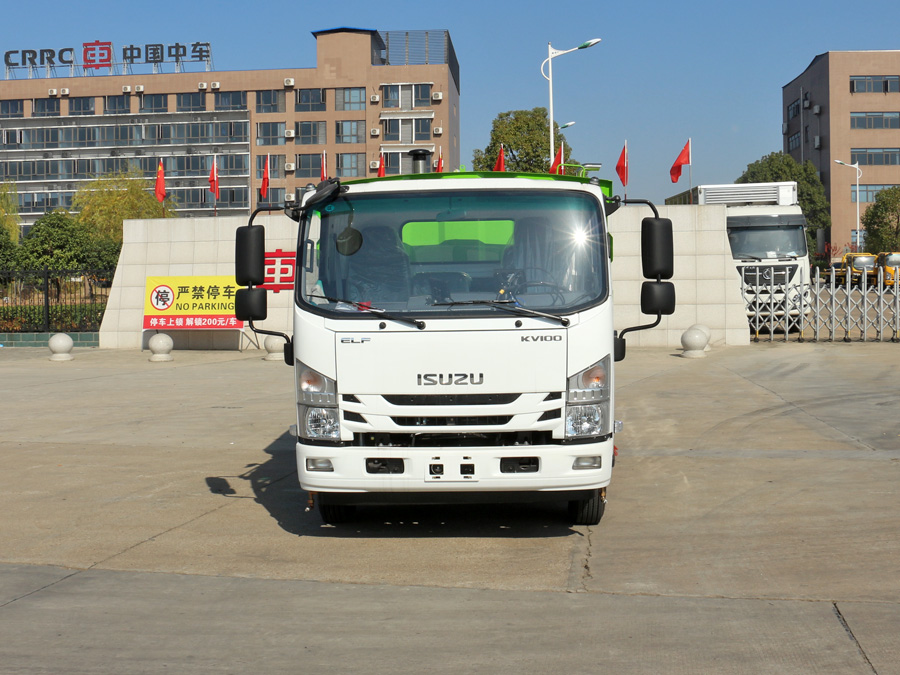

  ▲五十铃洗扫车700P驾驶室前脸

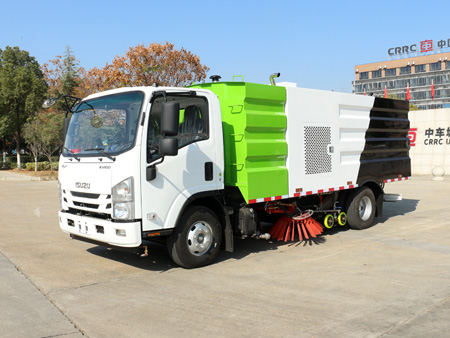

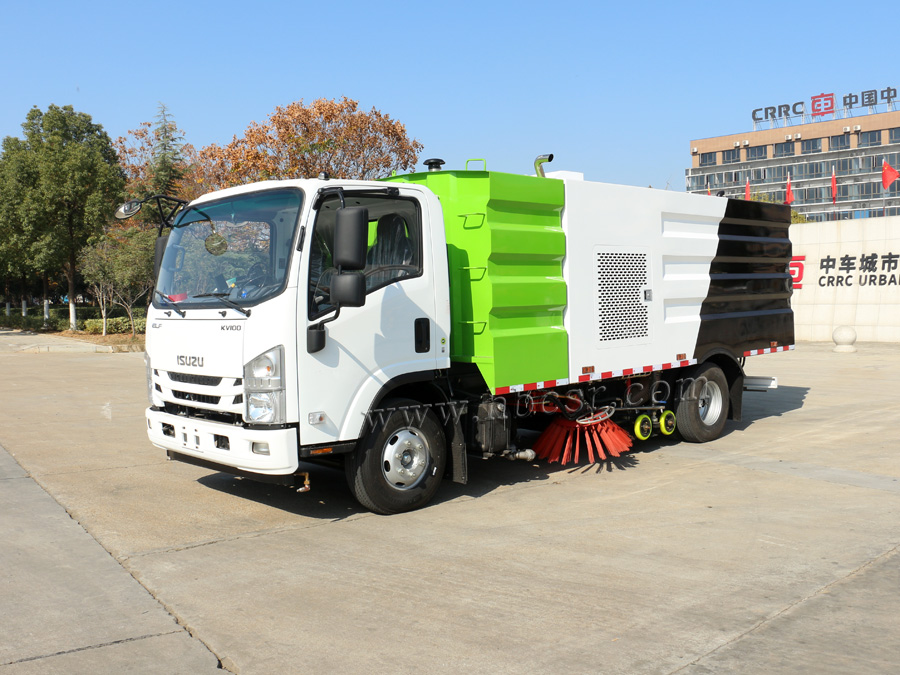

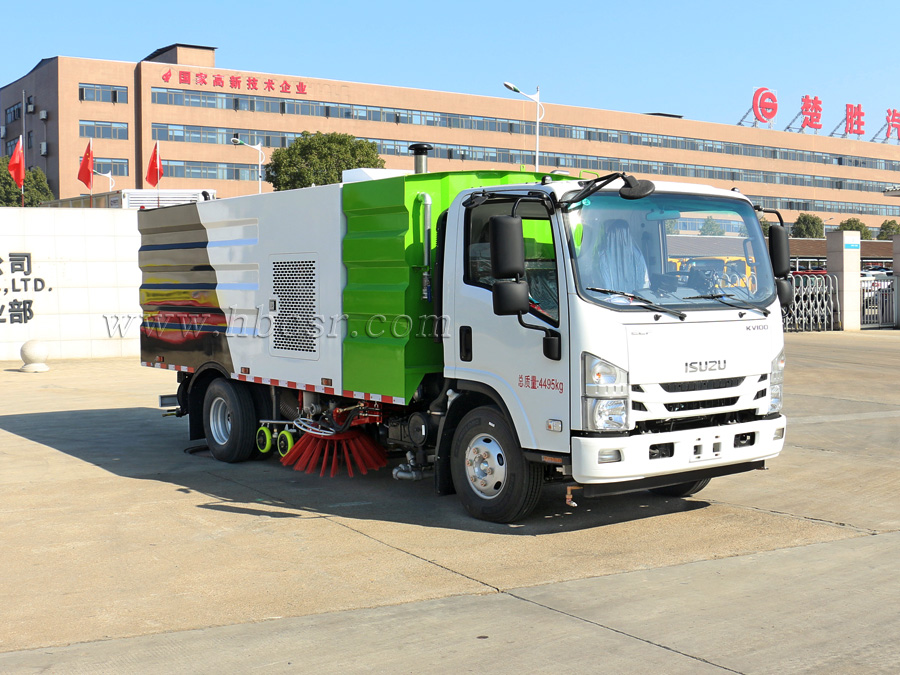

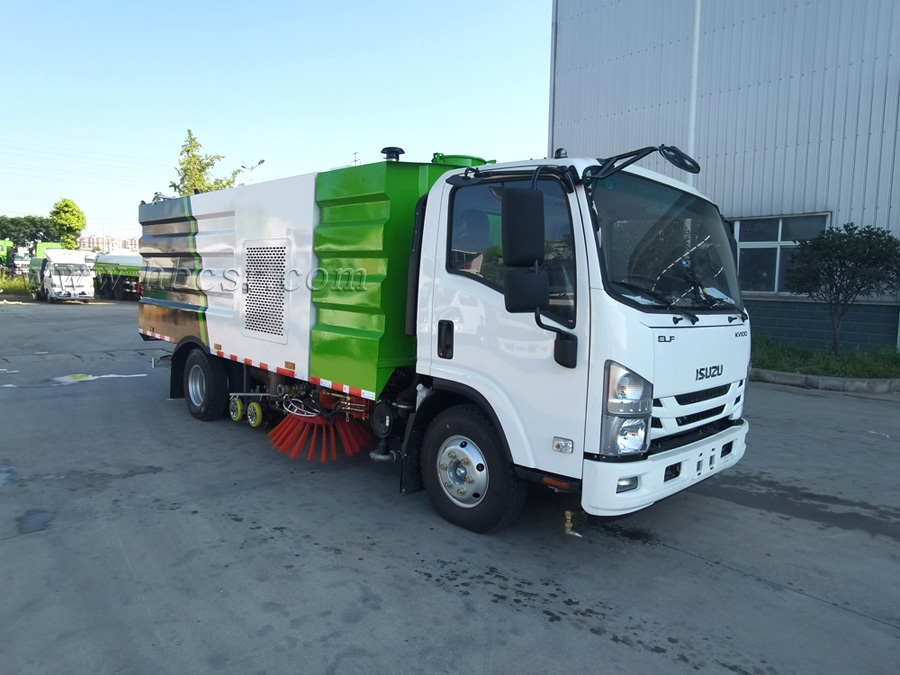

  ▲五十铃洗扫车右45度角方位图

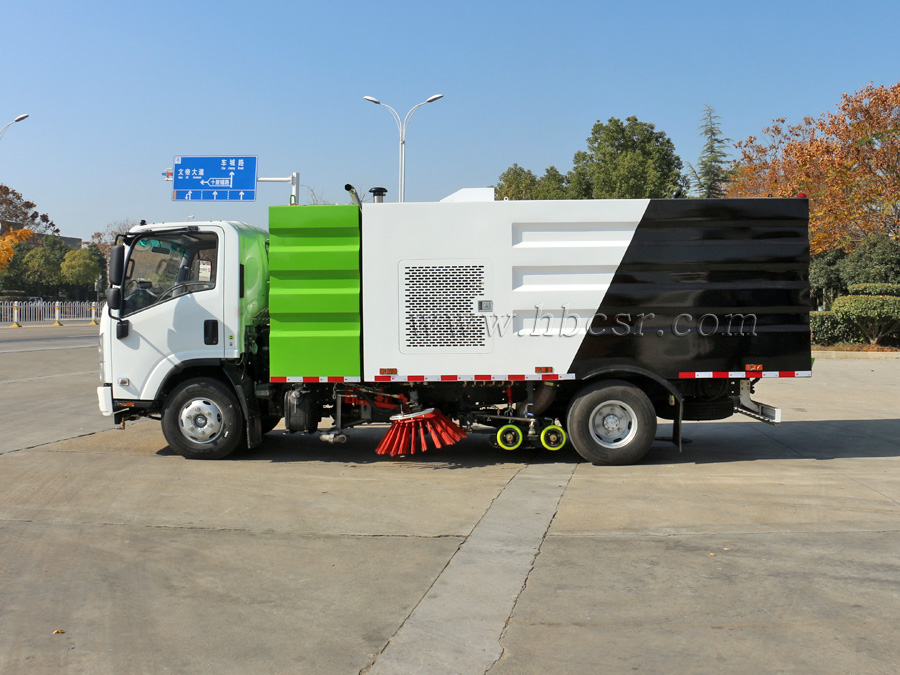

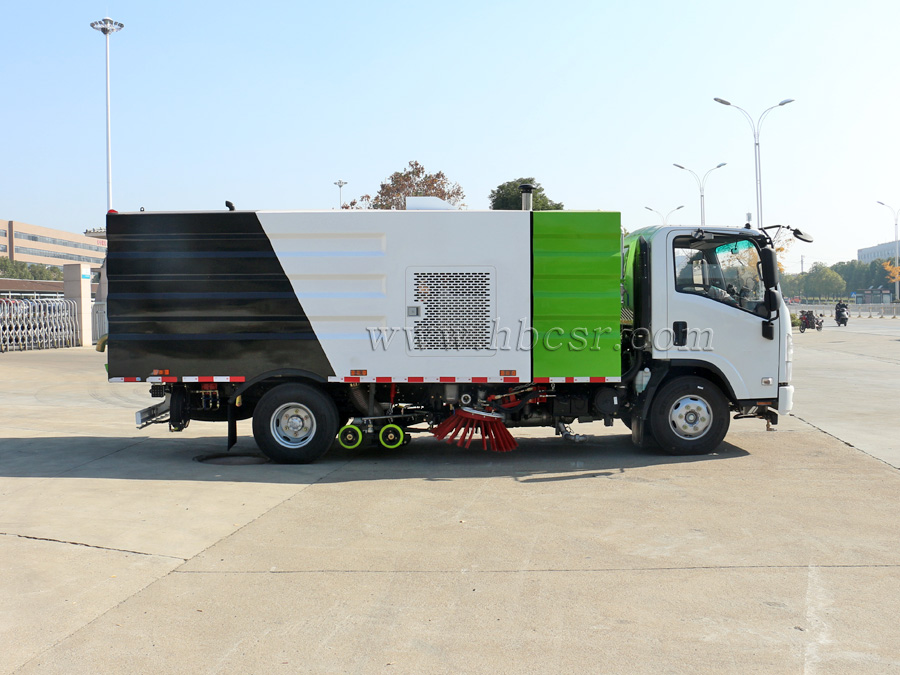

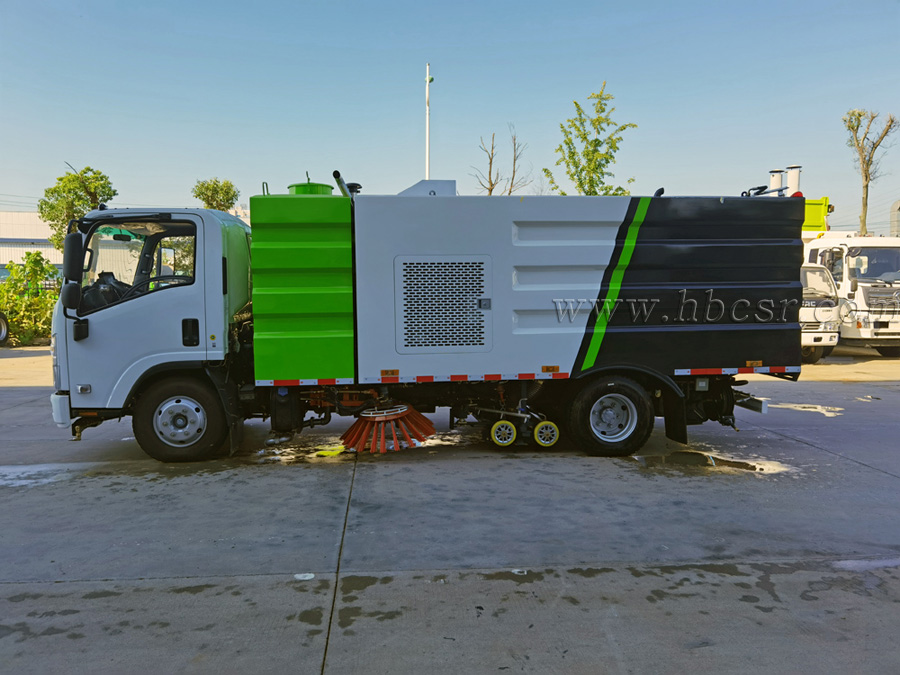

  ▲五十铃洗扫车正左侧方位图

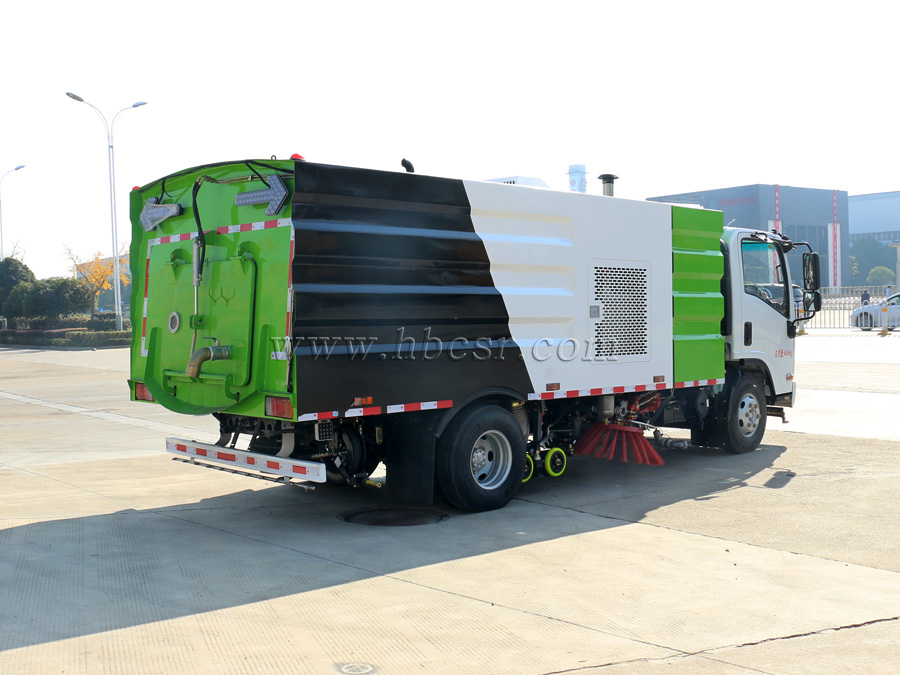

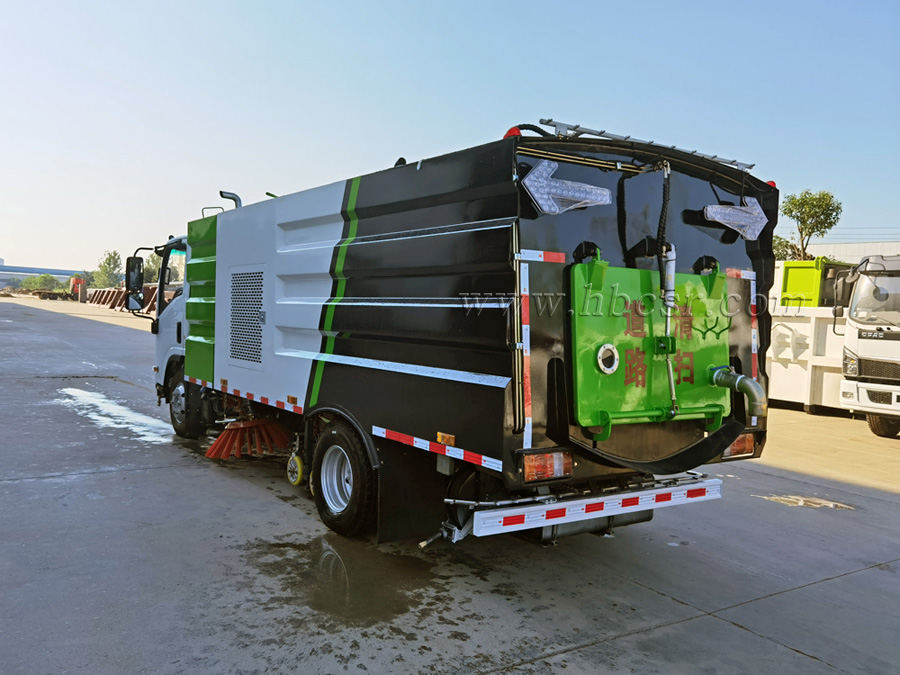

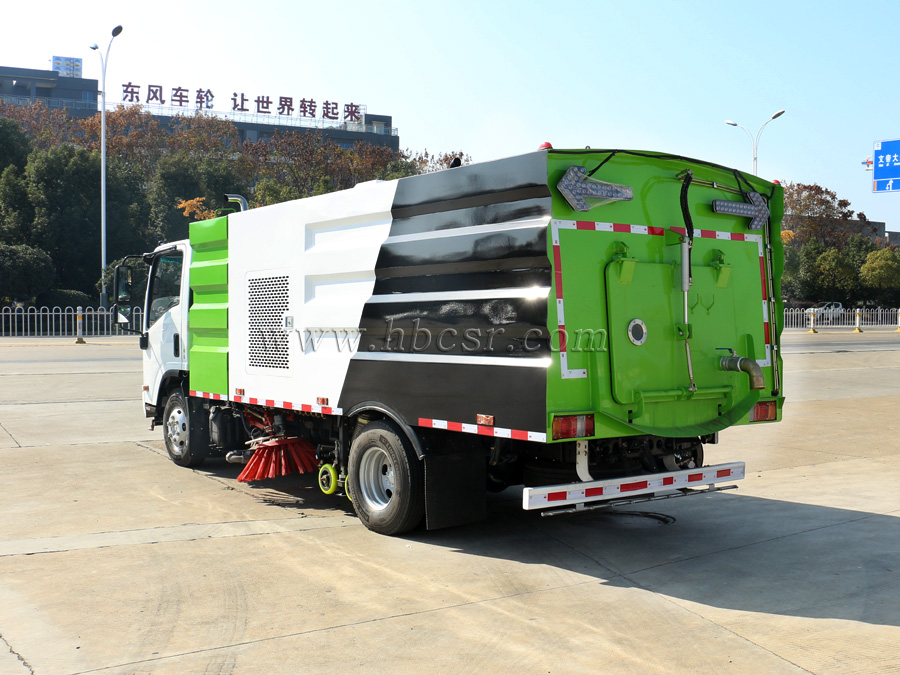

  ▲五十铃洗左后侧45度角方位图

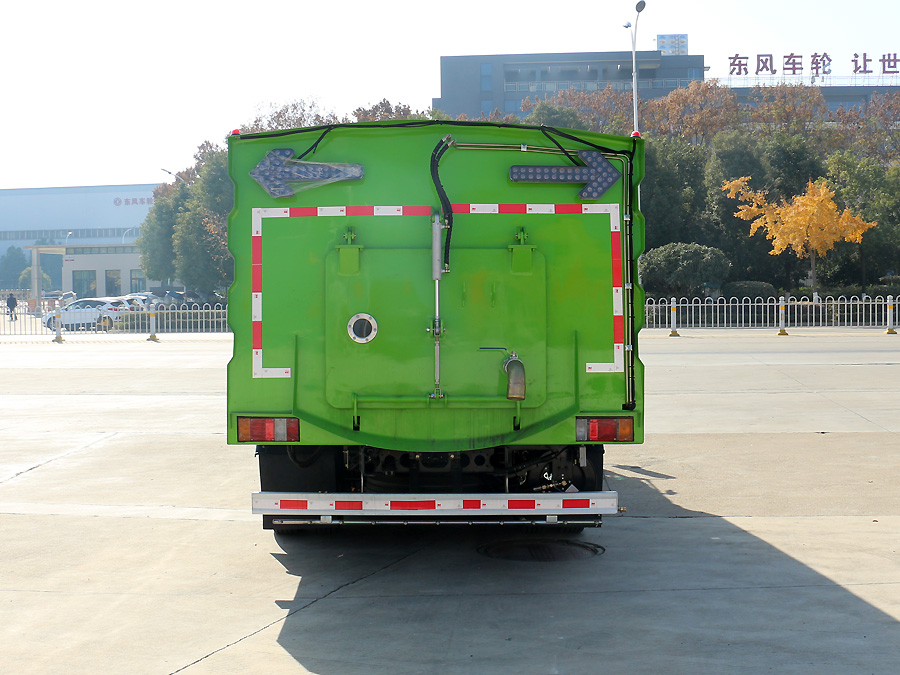

  ▲五十铃洗扫车正后方位图

  ▲洗扫车带18米自动回位高压冲洗卷盘，可用来冲洗车身及小广告

  ▲洗扫车前置2个喷雾嘴（高压水路），调节喷洒角度可用清洗路缘石或给路面加湿压尘

  ▲洗扫车后置操作面板，可调整扫盘、吸盘、喷雾、箱体自洁、喷杆喷水、吸盘喷水等多种运作

  ▲洗扫车后部细节图片，从左到右为：高压清洗卷盘、操作面板、低压水路后洒带自动阀门、不锈钢喷雾架

七、产品优势介绍

  ★ 楚胜汽车集团吸收国内外制造技术而研制开发的一款新产品。本车由底盘，副发动机，风机，电磁阀，垃圾箱，水箱，吸盘，扫把，喷水系统，液压系统，电控系统等组成。它即有扫路车正常功能，又拥有洒水车正常功能，是您绿化、清洁的理想工具。
  ★ 五十铃洗扫车采用2扫盘与吸盘进行扫吸结合，扫吸能力强；两侧扫把可同时工作，也可单侧作业。清扫装置机构简洁可靠，扫盘有防碰撞自动避让功能，可根据地面泥沙严重程度及行车速度选择扫盘的清扫方式；吸嘴为后置浮动式，可自动调节适应地面凹凸不平的状况；清扫时可喷雾状水，在节水的同时全面杜绝二次环境污染。

1）该车集扫路车、洒水车和高压清洗车功能于一体，具备路面清扫、路面洗刷、高压清洗、低压冲洗、路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。
2）采用“中置两立扫＋中置宽吸嘴（内置高压水喷杆）＋左右高压侧喷杆”的结构。
3）采用智能化一键操作技术，全部作业均在驾驶室内完成，作业时，只需选定作业模式后，各作业机构的启动与关停由程序自动控制。具有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等9种作业模式可选。

八、售后服务说明

      在用户严格遵循使用说明书，正常操作的情况下，自购车之日起（以车辆出厂登记卡为准）壹年内，因设计、制造、装配原因引起的产品机件损坏等一切质量问题，及时向我公司售后服务部及销售人员反应，售后服务部门确认后实行三包服务，具体服务如下：

 1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。

 2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。

 3、底盘（行驶部分）专业维修：可在当地“东风二汽技术服务站”、“庆铃汽车技术服务站”等底盘供应企业指定的技术服务站正常走保、维护。详细地址请参考随车《保修手册》。

 4、专用装置部分：三包售后服务期为一年，我公司售后服务部在接受用户请求后，将指派专业维修人员上门服务。

 5、服务时间：一千公里左右，维修人员二十四小时内到达指定地点，需根据路程适当调整时间。
